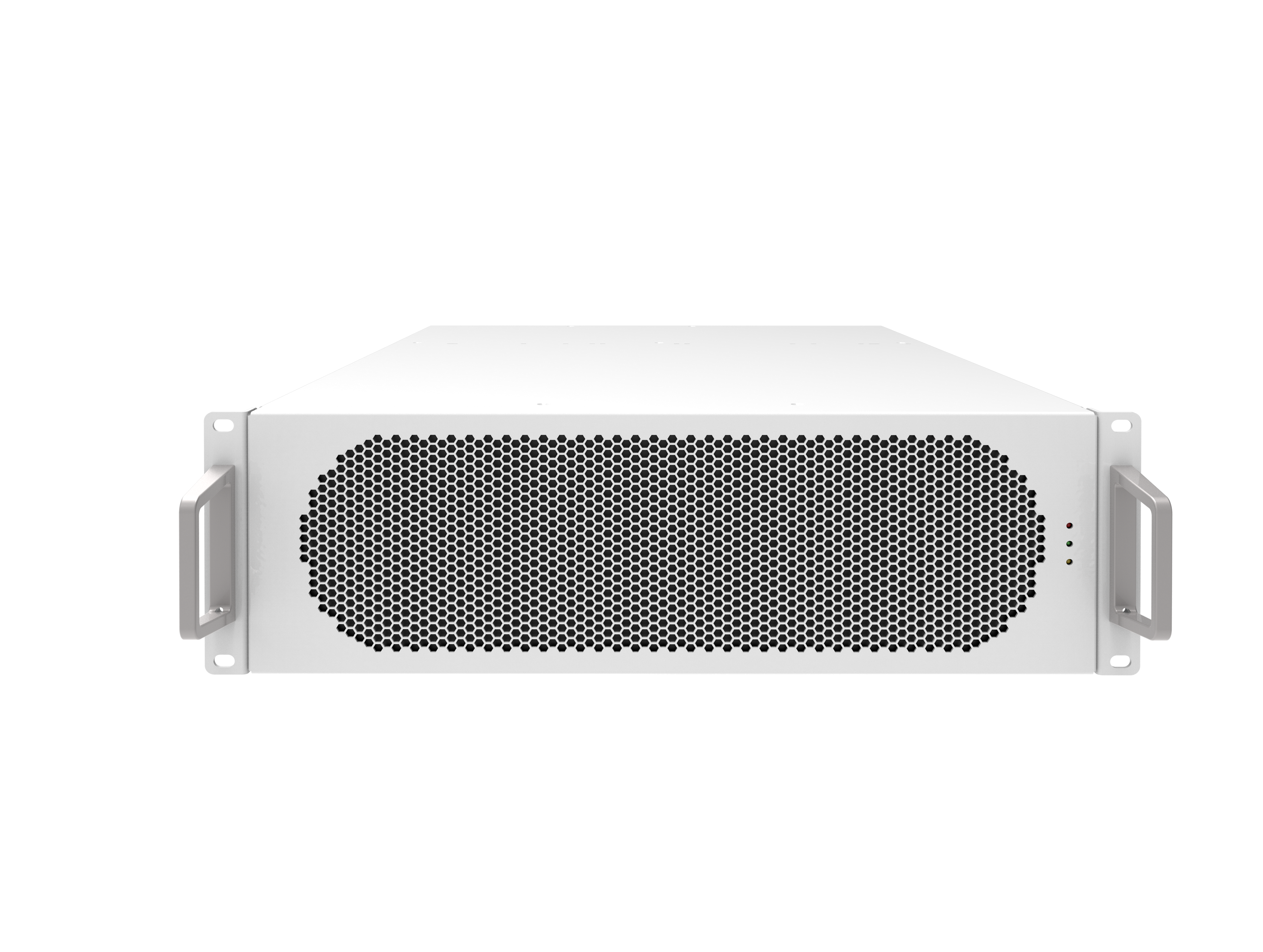

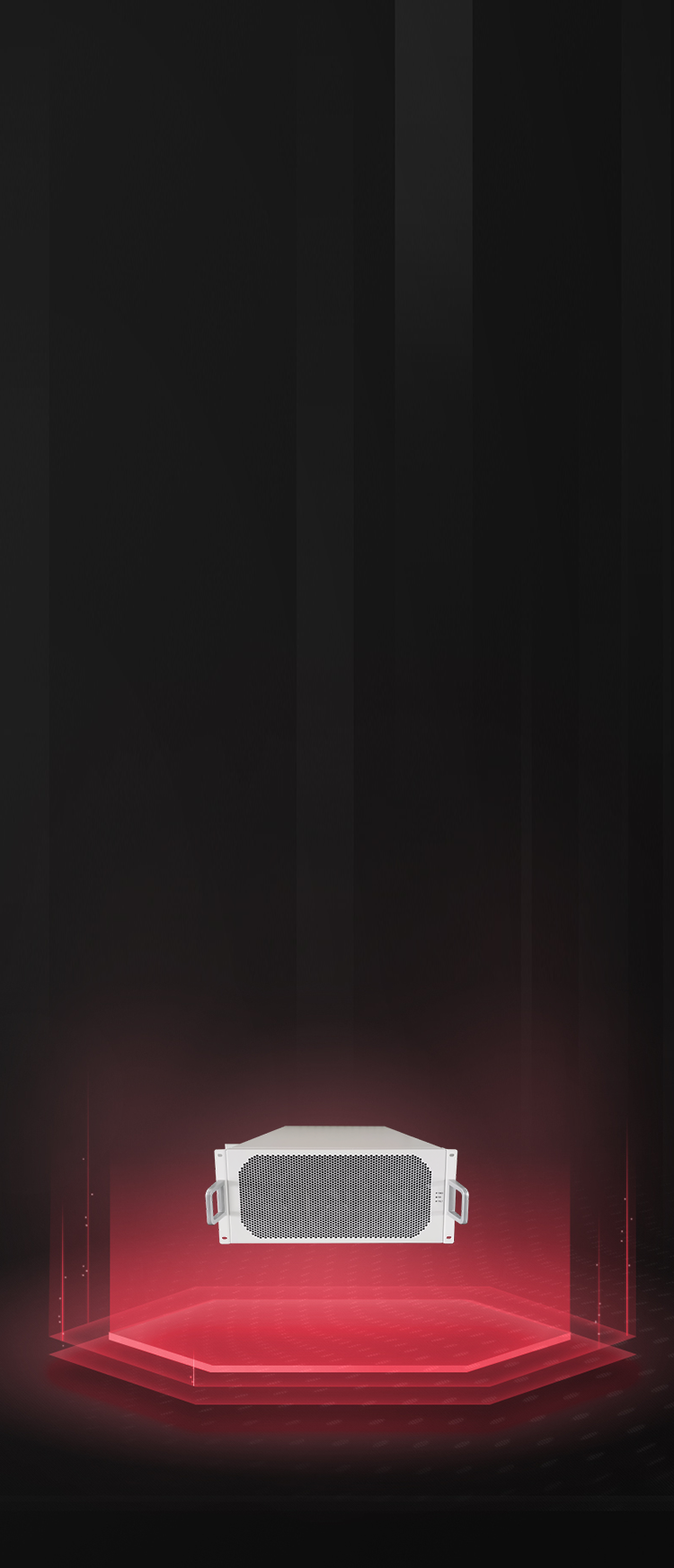

有源電力濾波器 APF

SinPOWER品牌有源電力濾波器是愛科賽博根據現場負載特性設計的單模塊大容量有源電力濾波器，模塊容量覆蓋10A（ibook SiC技術）、10A~40A（高精度）、50A、75A、100A、150A、200A等，單柜容量可達1500A。其應用領域包括裝備制造業、石油化工業、冶金業、紡織業、建材業、輕工業等種類工業配電場所；大數據中心、醫院、機場、大型場館、高端建筑等各類民用建筑行業配電場所；城/鄉智能電網、半導體行業、光伏行業、城市軌道交通行業等。其中高精度產品主要應用于工業空調等特殊行業。

Parameter

技術參數

模塊參數

輸入電壓380V，-30%~+20%

輸入頻率50Hz，±10%

接線方式3P3W/3P4W（兩者兼容）

額定容量10A、20A、30A、40A、50A、75A、100A、150A、200A
單柜容量：50A~1500A
整機：100~600A

響應時間≤5ms

功率損耗＜3%

諧波補償次數2~61次

補償率不低于95%

補償功能諧波、無功、三相不平衡，優先級可選擇

補償模式諧波全補、諧波和不平衡、指定次補償、諧波源/無功源

CT采樣要求5A，網側、負載側采樣均可

保護過流、過熱、過欠壓等多項保護功能

防護等級模塊IP20，整機IP30，整機更高防護等級可定制

環境溫度 -10℃～50℃(40℃以上降額) 儲存溫度：-25℃~70℃

環境濕度≤95%（45℃）無凝露

海拔高度<2000m，2000 米以上按照GB/T3859.2 降額使用

進線方式整柜：上進線/下進線/柜頂貫穿母線

外形尺寸（寬×高×深：mm）10A（ibook）：243mm×167mm×88mm（2U）
10A~40A（高精度）：440mm×425mm×88mm（2U）
50A/75A：440mm×560mm×88mm（2U）
100A/150A：440mm×560mm×145mm（3.3U）
200A：440mm×560mm×228mm（5.2U）
整機：800×1000×2200，整機尺寸可定制

安裝方式 模塊：機架式或壁掛；整機：落地式安裝

顯示屏7寸觸摸屏

顯示內容電壓、負載電流、補償電流、網側電流、電壓畸變率、電流畸變率

通訊接口及通訊方式RS485、LAN、WiFi（選配）

通訊協議Modbus協議

整機參數

指標項目技術參數

輸入電壓500V/600V/690V，±10%

輸入頻率整機：50Hz，±5%

接線方式3P3W

模塊容量100A,125A，150A

單柜容量100A~600A

響應時間≤10ms

功率損耗＜3%

諧波補償次數2~25次

補償率不低于90%

補償功能諧波、無功、優先級可選擇

CT采樣要求5A，網側，負載側采樣均可

保護過流過熱、過欠壓等多項保護功能

防護等級整機IP30，整機更高防護等級可定制

環境溫度工作溫度： -10℃～50℃(40℃以上降額) 儲存溫度：-25℃~70℃

環境濕度≤95%（45℃）無凝露

海拔高度≤1000m，1000米以上按照GB/T3859.2降額使用

進線方式整柜：上進線/下進線/柜頂貫穿母線

外形尺寸（寬×高×深：mm）整機：1400×1000×2200，整機尺寸可定制

顯示屏7寸觸摸屏

顯示內容電流、電壓、功率、諧波畸變率等

通訊接口及通訊方式RS485

通訊協議Modbus協議
