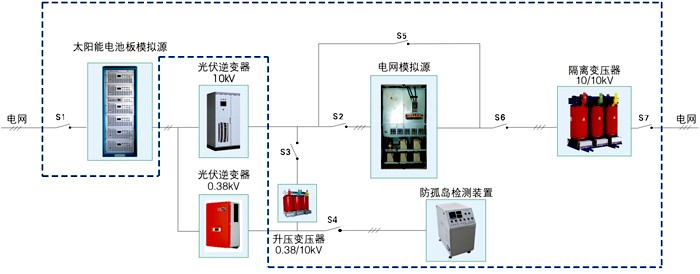

光伏系統試驗主要測試設備
主要測試設備均能實現上位機操作，免費提供上位機操作軟件；可定制開發上位機集控程序，提供一鍵式自動化測試與報表自動生成的定制開發服務。
系統滿足以下標準的測試需求：
● 金太陽認證標準CGC/GF004：2011 并網光伏發電專用逆變器技術條件
● 國家電網公司企業標準Q/GDW 617-2011光伏電站接入電網技術規定
● 德國DIN V VDE V 0126-1-1:2011低壓配電網用逆變器規范
● 德國VDE-AR-N 4105:2011(E) 發電系統連接到低壓配電網
● 德國BDEW:2008發電廠接入中壓電網的技術導則
● 美國UL 1741-2010應用于電力系統的逆變器、控制器標準
……
電網模擬源主要特點如下：
1. 四象限交流源，能量可向電網回饋；
2. 能夠按照國家電網、德國BDEW等標準定義的低電壓穿越要求，模擬電網的低/零電壓穿越特性；
3. 輸出采用三相解耦設計，能夠模擬各種電網三相平衡或不平衡的正常、異常特性；輸出電壓、相位、頻率可任意設置；
4. 允許以50Hz或60Hz的基本頻率設置2-25次的電壓諧波成份，形成周期性的失真波形；用于IEC 61000-4-13、GB/T 14549-1993、GB/T 24337-2009等標準的測試。
太陽能電池板模擬源主要特點如下：
1. 模擬點數大于1000點，精確的模擬I-V曲線靜態特性；
2. 采用優化的通訊傳輸方式， I-V曲線能夠迅速切換（典型時間1s），精確模擬動態MPPT跟蹤、局部陰影的快速變化特性；
3. 軟件內置EN50530、CGC/GF004關于靜態、動態MPPT測試的標準曲線，一鍵調取測試；
4. 軟件具有典型的模擬不同類型的光伏電池板的曲線庫供用戶調用，具備模擬晴天、陰天等不同氣候條件下的全天候曲線簇，裝置軟件能將任意一條I-V曲線導出生成文件。
典型波形

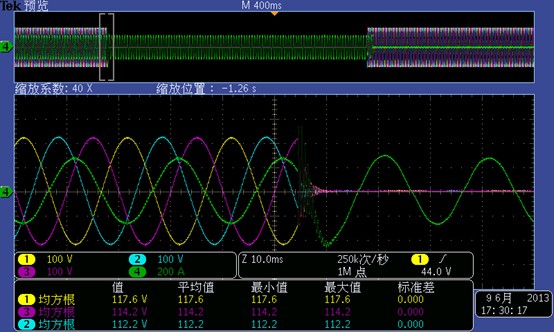

零電壓穿越

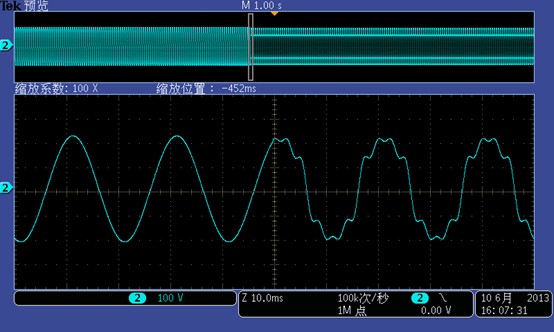

諧波模擬
